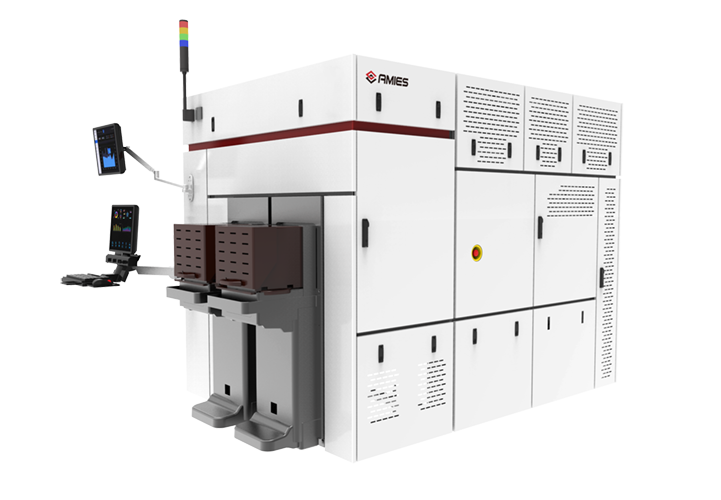

先进封装量检测设备

主要应用于晶圆凸点工艺(Bumping)、扇入晶圆级封装(FIWLP)、扇出晶圆级封装(FOWLP)、2.5D/3D先进封装等晶圆封装领域,或扇出面板级封装(FOPLP)、先进IC基板、玻璃基板通孔(TGV)等方板封装领域,可满足晶圆或方板的缺陷检测以及全尺寸量测需求。

竞争优势
选配支持2D缺陷检测、尺寸量测或荧光检测等功能
选配支持3D凸点(Bump)高度量检测、硅通孔(TSV)深度或硅厚量测等功能
选配支持晶圆、方板等不同衬底量检测
可提供量测+光刻一站式解决方案
